SISTEMA DI TRASMISSIONE ENCODER WIRELESS

WENC2 Sistema di encoder wireless

Trasmette i segnali dell'encoder su macchine rotanti tramite 5 GHz. Fine dei guasti delle bobine collettrici, dell'affaticamento dei cavi e dei fermi macchina per manutenzione.

WENC2 Product
DEMO PRODOTTO 0:20

Vedi WENC2 in azione

Trasmissione encoder wireless a 5 GHz. Riproduzione del segnale in tempo reale verso il drive. Guarda una panoramica di 20 secondi del sistema.

5 GHz — Banda ISM senza licenza, bassa latenza
< 1 ms — Latenza tipica di andata e ritorno
100 m+ — Portata in linea visiva
ENC1 M1 ENC2 M2 ENC3 M3 TRANSMITTER 5 GHz WIRELESS RECEIVER VFD INVERTER D1 1450 RPM 50.0 Hz RUN RDY ALM VFD INVERTER D2 1450 RPM 50.0 Hz RUN RDY ALM VFD INVERTER D3 1450 RPM 50.0 Hz RUN RDY ALM A B ENCODER SIGNALS (A/B) A B REPLICATED A/B SIGNALS 3× 3-PHASE POWER (UVW) CONTROLLO AD ANELLO CHIUSO MOTORE ASINCRONO 3 MOTORI SEPARATI + ENCODER → TX → 5 GHz → RX → 3 DRIVE → 3 MOTORI
ANTEPRIMA 0:20
FULL HD
SENZA AUDIO

Panoramica del prodotto

WENC2 è un sistema trasmettitore-ricevitore wireless che trasporta i segnali dell'encoder motore in ambienti industriali. Il TX (trasmettitore) legge gli ingressi dell'encoder sul lato rotante e l'RX (ricevitore) riproduce un segnale in quadratura identico per il drive — senza alcuna modifica software o di configurazione sul lato drive.

Sostituisce il cavo dell'encoder nelle applicazioni in cui passare un cavo è difficile o impossibile: bobine rotanti, tavole rotanti, sistemi a bobina collettrice, macchine multi-asse, tamburi di gru e altro ancora.

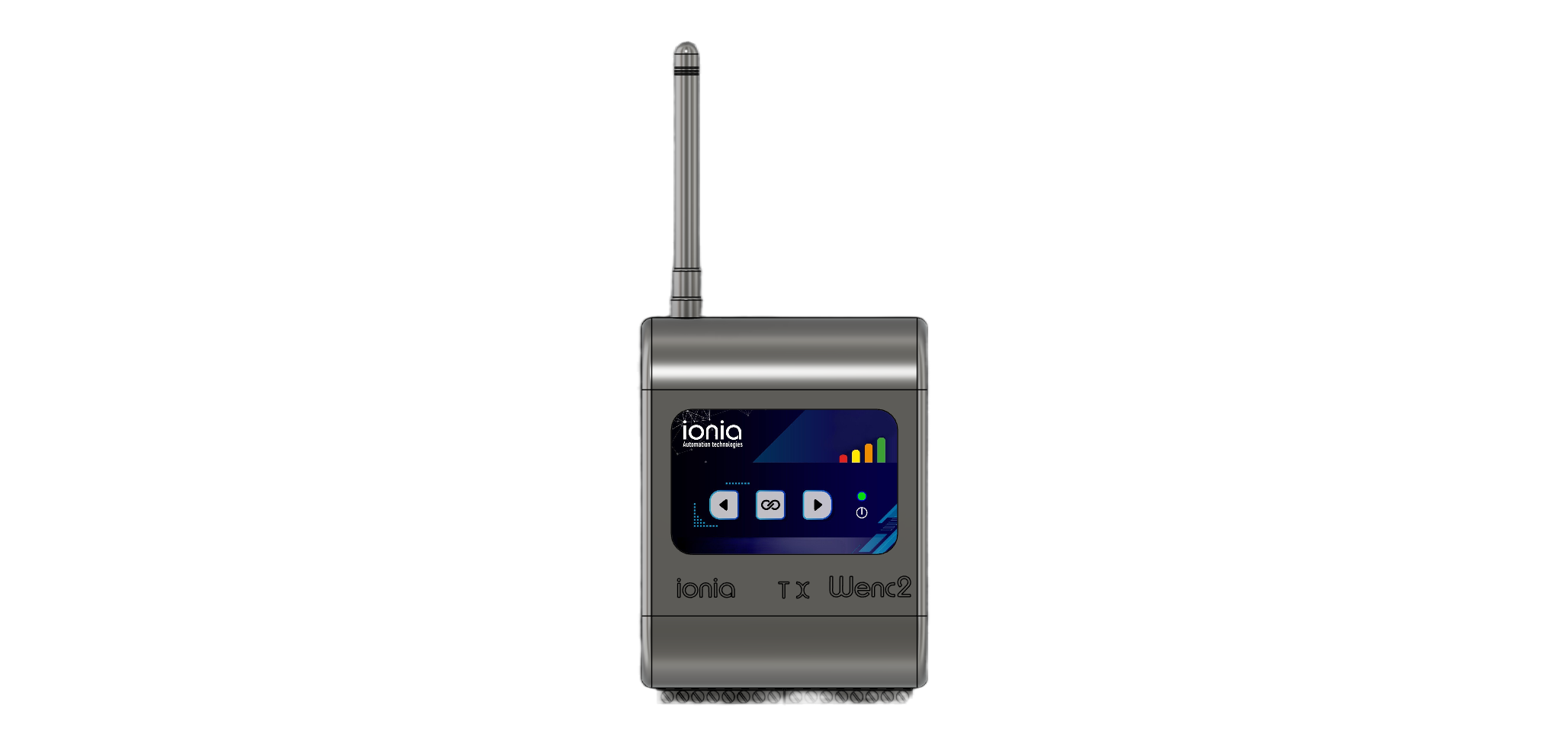

WENC2 TX Module

Modulo trasmettitore TX

Montato sul lato motore, legge i segnali dell'encoder

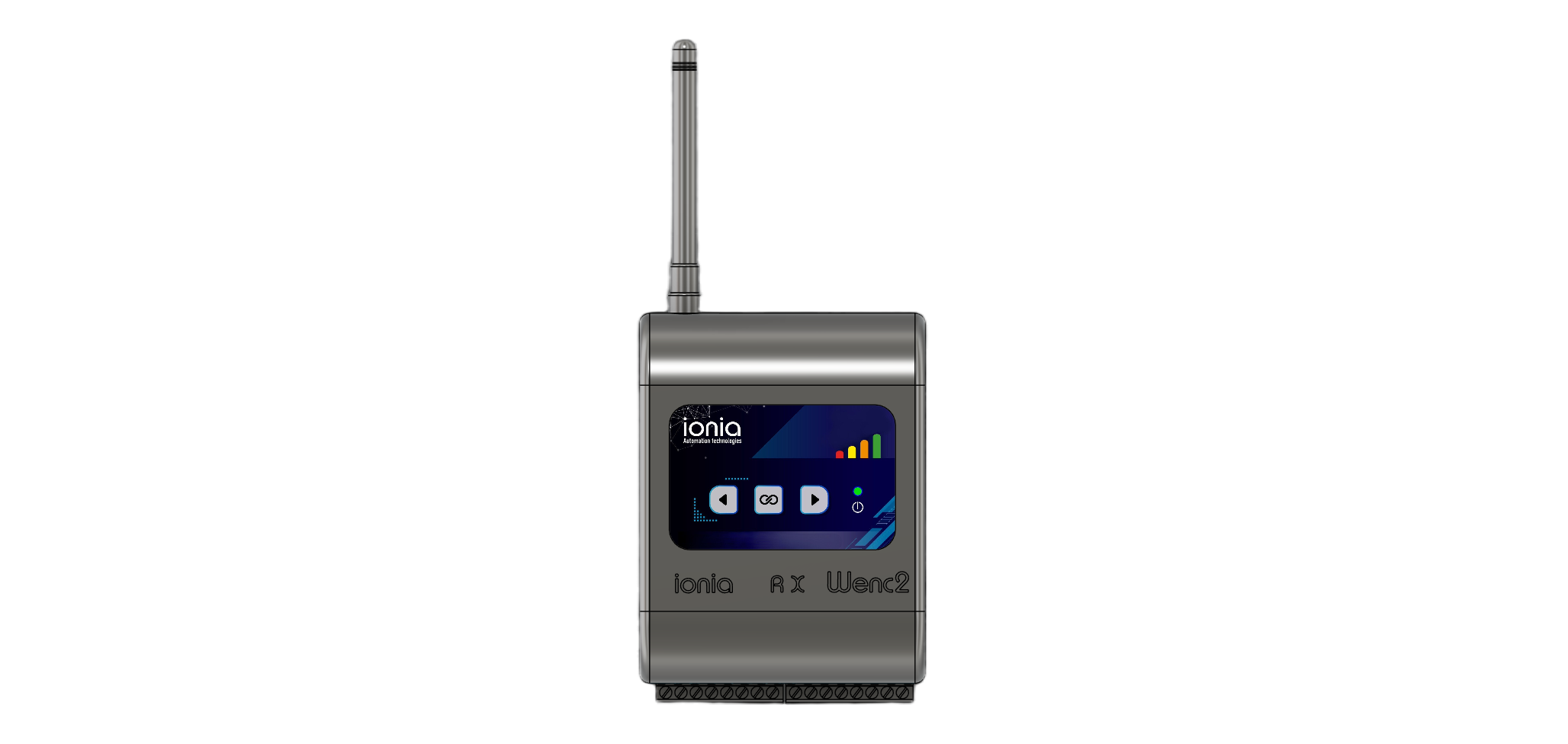

WENC2 RX Module

Modulo ricevitore RX

Montato nel quadro drive, fornisce in uscita la quadratura A/B


Come funziona

Leggi → trasmetti → riproduci — trasparente per il tuo drive

1. Lettura encoder (TX)

Il modulo TX legge i segnali differenziali A/B dell'encoder sul lato motore con ingressi otto-isolati.

2. Trasmissione wireless

I dati sono inviati peer-to-peer sulla banda 5 GHz con crittografia CCMP e salto automatico di canale.

3. Riproduzione del segnale (RX)

L'RX rigenera una quadratura HTL A/B identica al livello dell'alimentazione. Il drive vede un encoder "reale".


Caratteristiche principali

Wireless
Modulo dual-band 5 GHz
Sicurezza del collegamento
MAC accoppiato + CCMP
Portata (LOS)
> 100 m in area aperta
RPM motore
0–3600 @ 1024 ppr
Ingresso encoder
Quadratura incrementale A/B/~A/~B
Livello di uscita
HTL 24 V, protezione OC+SC
Frequenza impulsi max
> 64 kHz
Sicurezza connessione
Otto-isolato • Inversione / ESD

Opzioni di modello

Tre varianti, stessa infrastruttura wireless


Specifiche tecniche

Multicanale 5 GHz

Trasmissione wireless multicanale sulla banda 5 GHz, immune alle interferenze industriali

5 GHz

3 canali encoder

Ingressi di fase A/B indipendenti, supporto per il monitoraggio multi-asse

3x A/B

Alimentazione encoder isolata

Uscita di alimentazione encoder isolata sul lato TX (+23,5 V)

Uscita TX

Ampio intervallo di alimentazione

10..30 V DC, protezione contro corto circuito, sovratemperatura e sovratensione

10~30 V DC

Interfaccia Web

Monitoraggio in tempo reale tramite multicanale 5 GHz — RSSI, temperatura, 8 grafici live

5 GHz AP

Tabella dei parametri

ParametroTX (Trasmettitore)RX (Ricevitore)
Comunicazione wireless
Standard wirelessMulticanale 5 GHzMulticanale 5 GHz
Banda di frequenza5 GHz5 GHz
Protocollo datiPunto-puntoPunto-punto
Tasso ACK89 ~ 100 %
Gestione frequenzaAutomaticaAutomatica
AntennaEsterna 5 GHz, 1,1 dBiEsterna 5 GHz, 1,1 dBi
Ingresso / Uscita
Ingresso encoder3 canali (fase A/B)
Uscita encoder3 canali (protetti)
Interfaccia Web5 GHz AP + HTTP
Elettrica
Tensione di alimentazione15–32 V DC (nominale 24 V)10–32 V DC (nominale 24 V)
Alimentazione encoder (Pin 3)+23,5 V filtrato, 500 mA
Tensione transitoria max40 V (impulso)40 V (impulso)
Inversione di polaritàResiste fino a −32 VResiste fino a −32 V
Protezione sovratensioneVaristore 35 V + fusibileVaristore 35 V + fusibile
Resistenza ESD±4 kV contatto / ±8 kV aria±4 kV contatto / ±8 kV aria
Consumo~0,3 W tipico~0,3 W tipico
Fisiche e ambientali
Custodia (LxAxP)64,50 × 115 × 35 mm64,50 × 115 × 35 mm
Peso~120 g~120 g
MontaggioGuida DIN TS35 + viteGuida DIN TS35 + vite
Grado IPIP20 (superiore su richiesta)IP20 (superiore su richiesta)
Temperatura di esercizio−20°C … +60°C−20°C … +60°C
Temperatura di stoccaggio−40°C … +85°C−40°C … +85°C
Connettore2× morsettiera 8 pin, passo 3,81 mm2× morsettiera 8 pin, passo 3,81 mm
Conduttore0,22–0,75 mm² (AWG 24–18)0,22–0,75 mm² (AWG 24–18)

Copertura PPR / RPM

Inoltro trasparente — la larghezza di banda degli impulsi varia con i PPR dell'encoder

WENC2 è trasparente per il drive — inoltra gli impulsi dell'encoder senza modifiche. La larghezza di banda degli impulsi è definita su 3600 RPM @ 1024 ppr. Il limite superiore di RPM si scala inversamente con il tasso di impulsi:

PPR encoderLimite RPM superiore (approx.)Nota
5127200 RPMApplicazioni ad alta velocità
10243600 RPMRiferimento standard
20481800 RPMPosizionamento ad alta risoluzione

Quando i PPR dell'encoder cambiano, viene aggiornato solo il parametro del drive. Nessuna impostazione richiesta su WENC2.


Assegnazione dei terminali

Pinout TX e RX per tutti i modelli

TX (Trasmettitore — Lato motore)

PinFunzioneModello
1Ingresso alimentazione +24 VTutti
2GNDTutti
3Uscita alimentazione encoder +23,5 VTutti
4GND (encoder)Tutti
5ENC0.ATutti
6ENC0./ATutti
7ENC0.BTutti
8ENC0./BTutti
9ENC1.AD, T
10ENC1./AD, T
11ENC1.BD, T
12ENC1./BD, T
13ENC2.AT
14ENC2./AT
15ENC2.BT
16ENC2./BT

RX (Ricevitore — Lato drive)

PinFunzioneModello
1Ingresso alimentazione +24 VTutti
2GNDTutti
3GND
4ENC0.ATutti
5ENC0./ATutti
6ENC0.BTutti
7ENC0./BTutti
8GND
9ENC1.AD, T
10ENC1./AD, T
11ENC1.BD, T
12ENC1./BD, T
13ENC2.AT
14ENC2./AT
15ENC2.BT
16ENC2./BT

Nota — encoder a 2 fili: Vengono collegati solo A e B. Sul lato TX, i terminali /A e /B sono collegati a GND. Sul lato RX non viene effettuato alcun ponte.


Schemi di collegamento

Schemi di cablaggio per tutti e tre i modelli

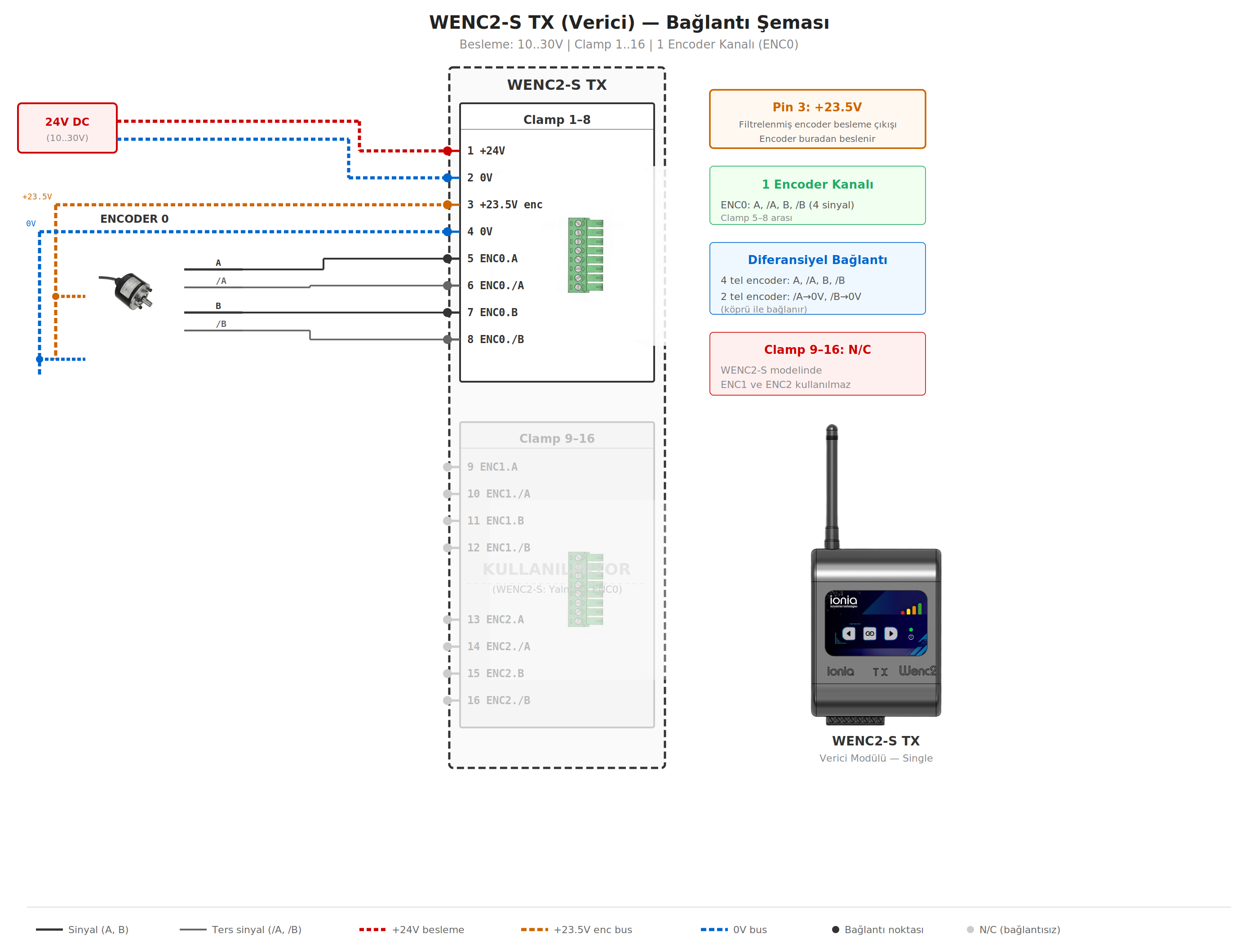

WENC2-S TX wiring

WENC2-S TX

Encoder singolo, lato trasmettitore

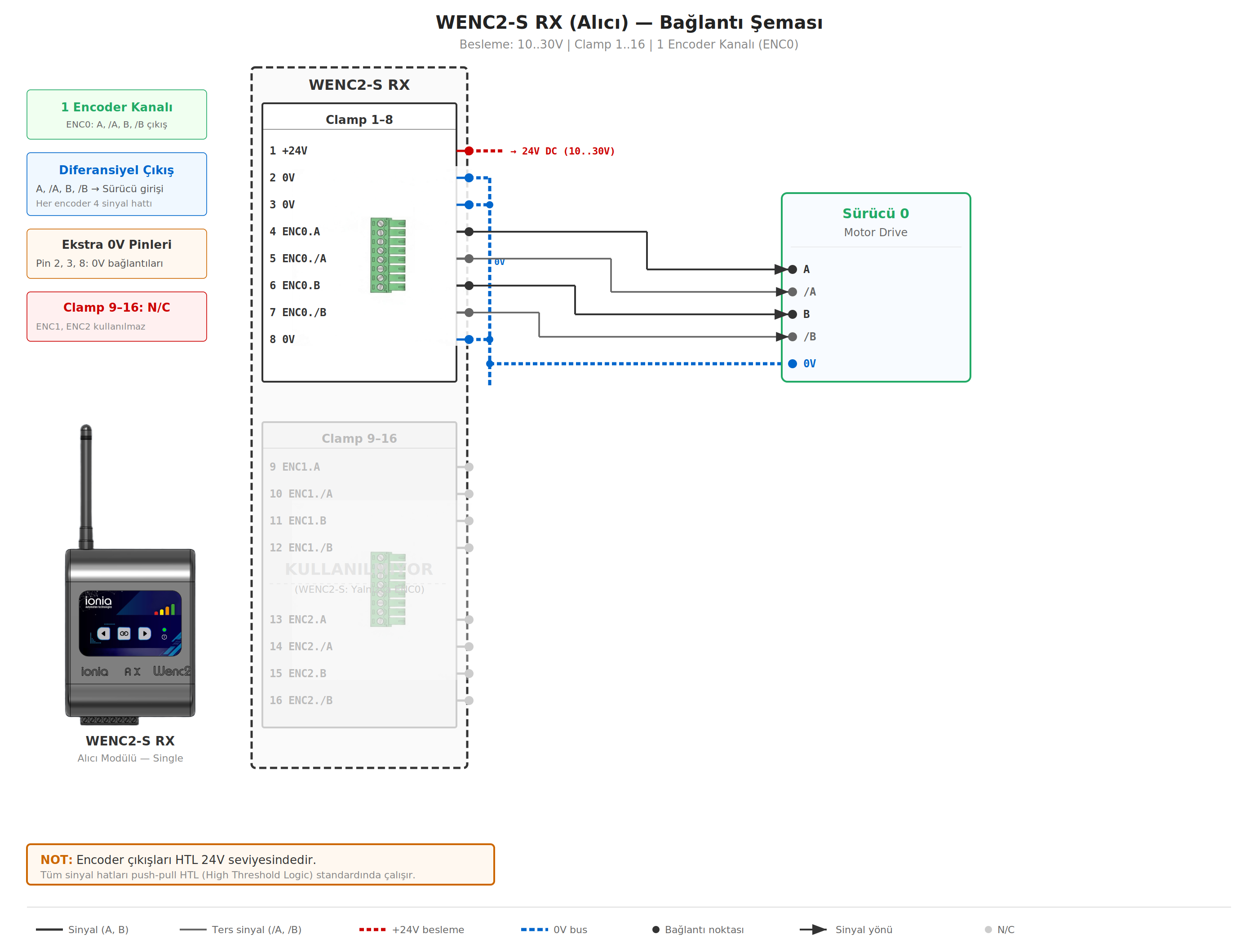

WENC2-S RX wiring

WENC2-S RX

Encoder singolo, lato drive

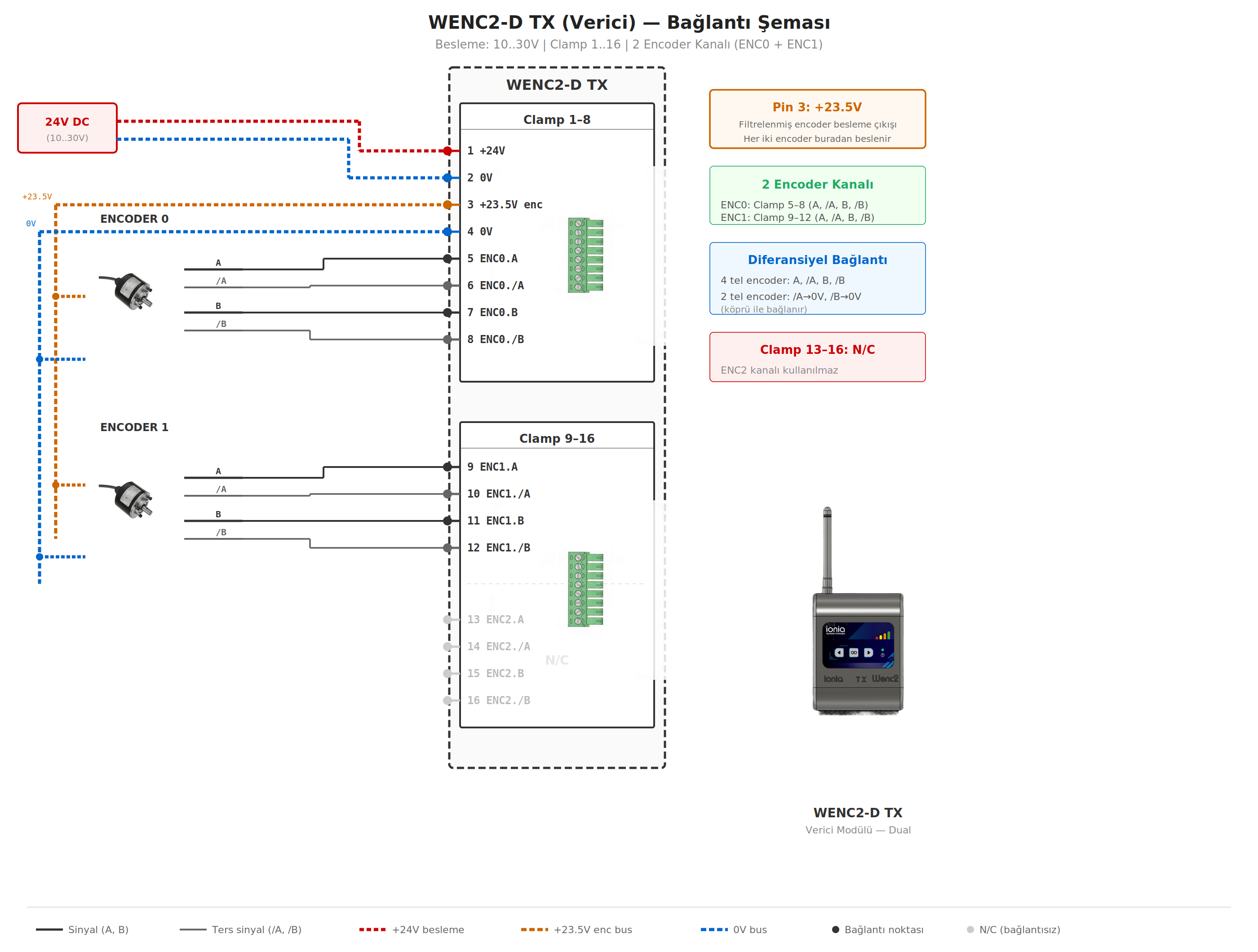

WENC2-D TX wiring

WENC2-D TX

Encoder doppio, lato trasmettitore

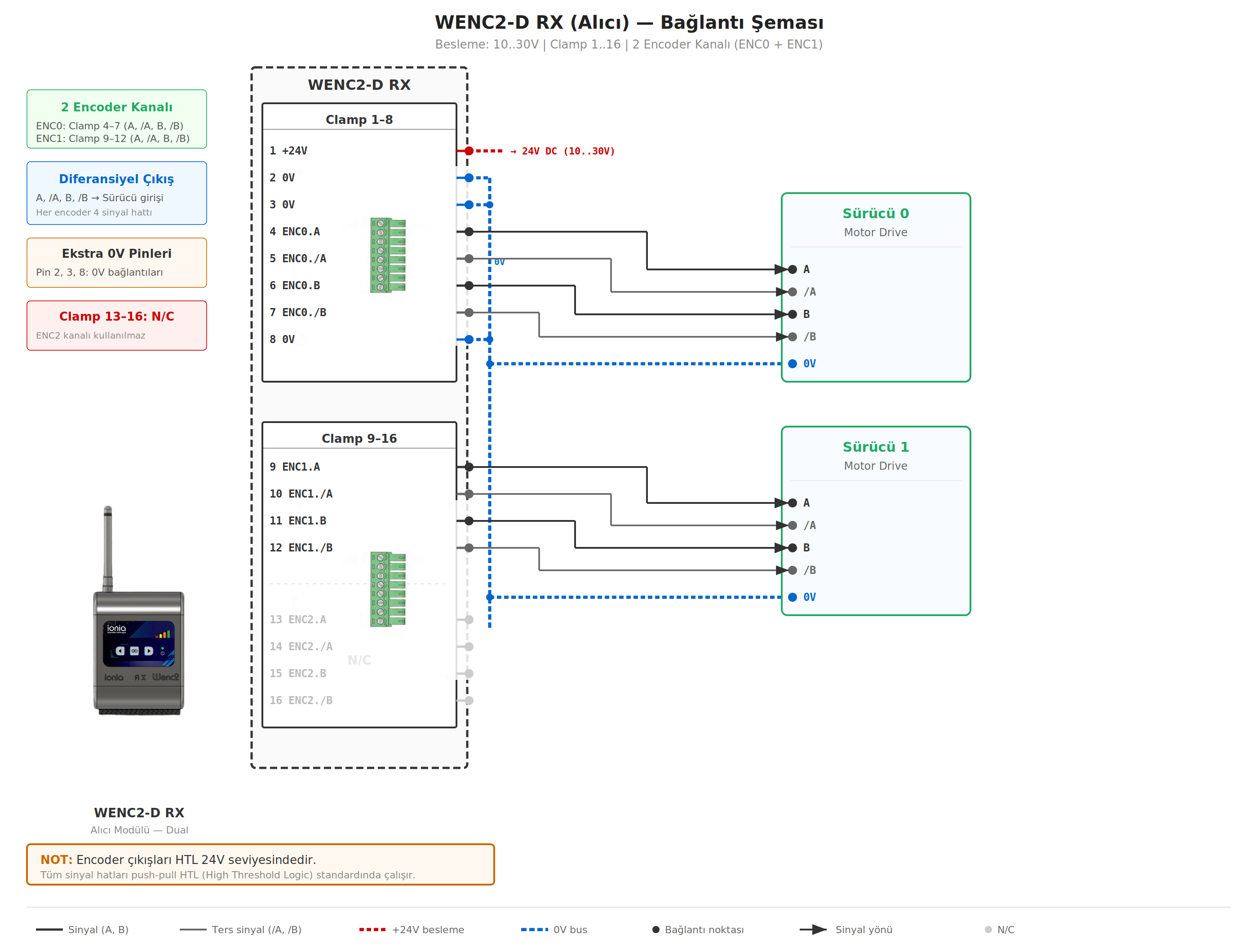

WENC2-D RX wiring

WENC2-D RX

Encoder doppio, lato drive

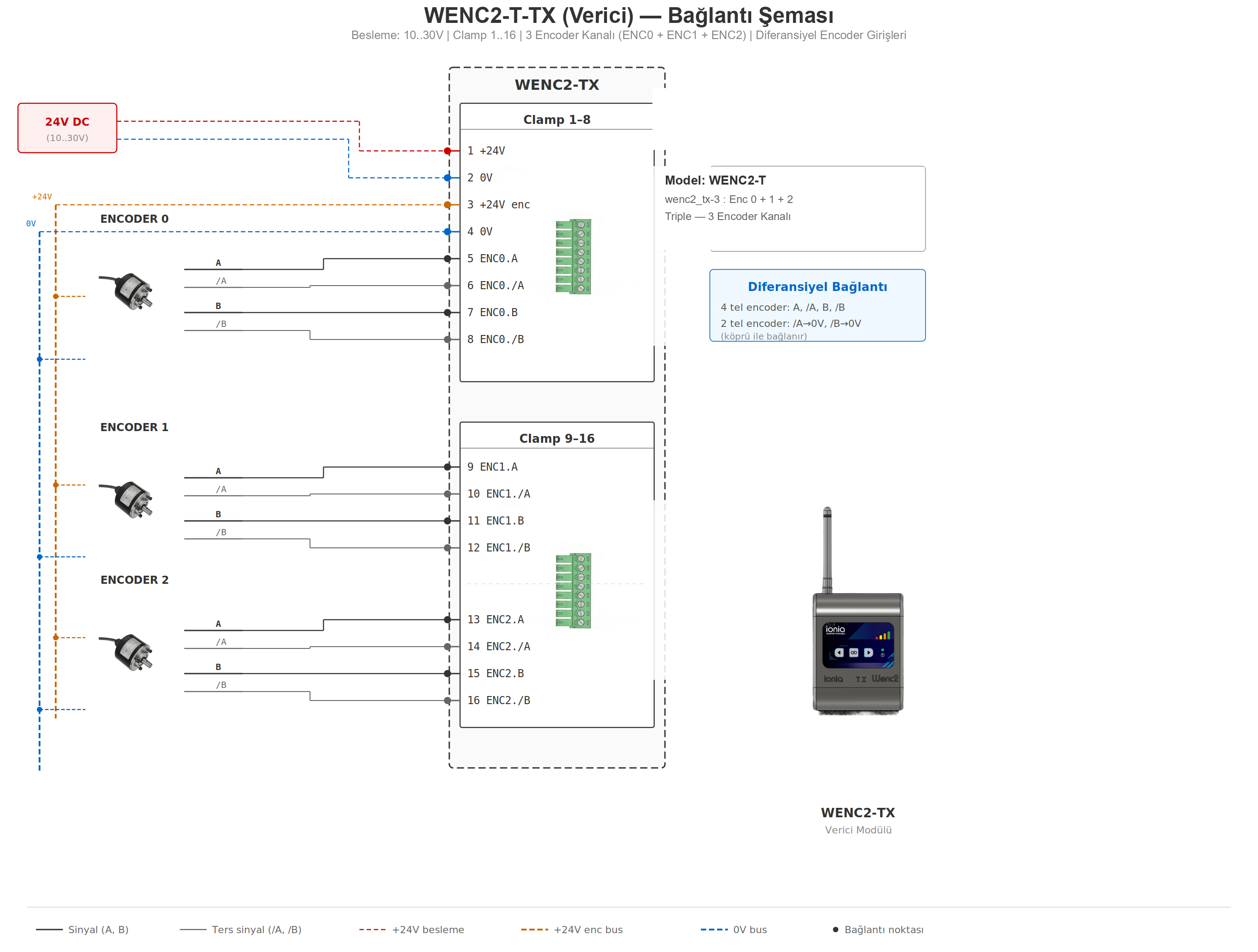

WENC2-T TX wiring

WENC2-T TX

Encoder triplo, lato trasmettitore

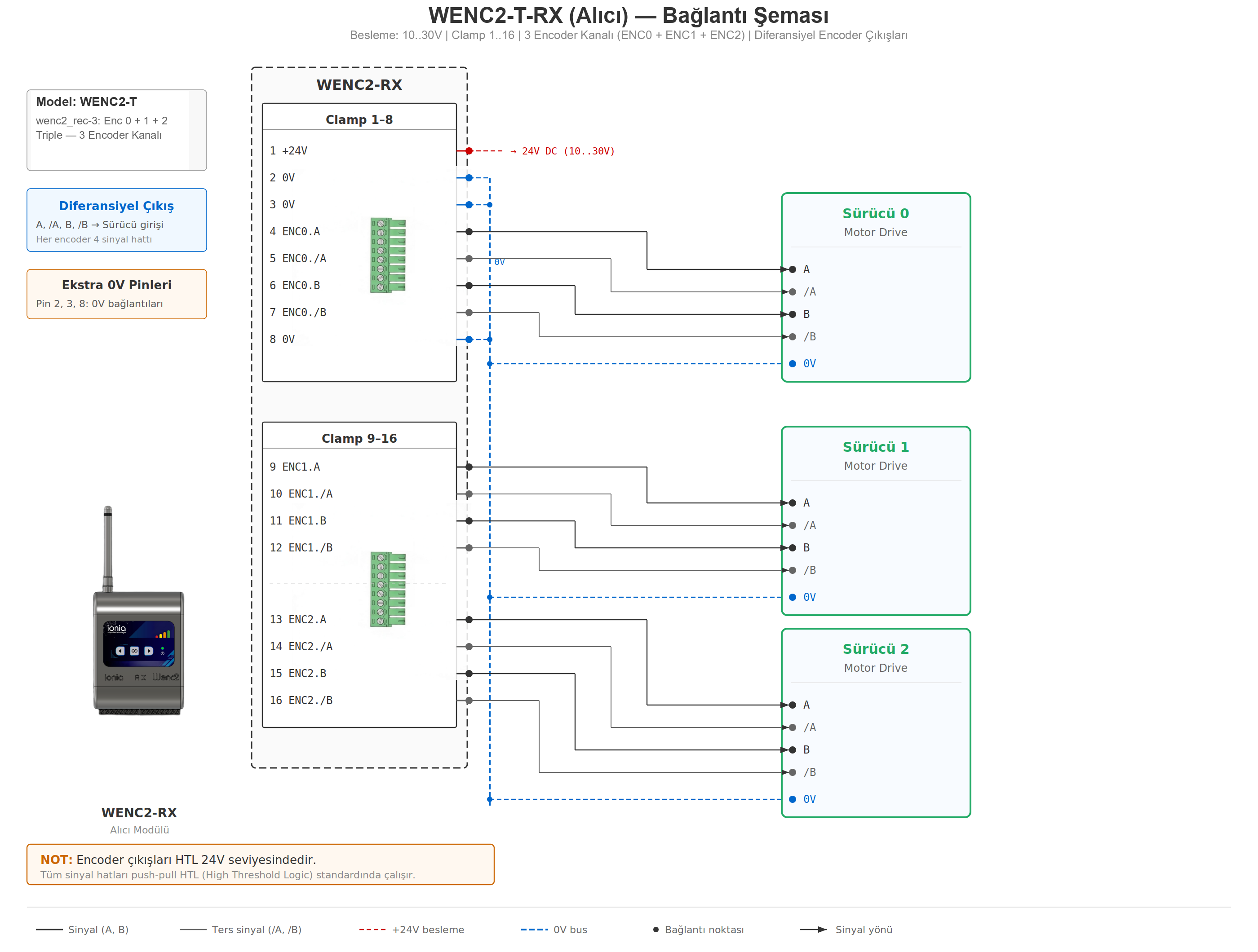

WENC2-T RX wiring

WENC2-T RX

Encoder triplo, lato drive


Interfaccia Web (Modalità servizio)

Accoppia, monitora, diagnostica e aggiorna — da qualsiasi tablet o telefono

SSID
WENC_XXXXXX (ultimi 3 byte del MAC)
Password predefinita
12345678 (modifica al primo utilizzo)
Indirizzo IP
192.168.10.1
URL del browser
http://192.168.10.1

Monitoraggio live

Animazione in tempo reale della rotazione encoder per ogni canale. RPM istantanei, Hz, direzione (CW/CCW/Stop), RSSI con valore in dBm.

Diagnostica segnale A/B

Indicatori colorati mostrano i livelli dei segnali A e B. Verde = ALTO, Rosso = BASSO. Rilevamento visivo di cavi rotti e guasti di cablaggio.

Accoppiamento e localizzazione

Scansiona le unità TX vicine, crea un accoppiamento persistente. "Locate Me" fa lampeggiare i LED del dispositivo per 5 s per identificare l'unità fisica.

Contatore di riavvii

Tiene traccia delle brevi interruzioni di alimentazione. Conteggio TX elevato → cattivo contatto della bobina collettrice. Conteggio RX elevato → problema di alimentazione lato drive.

Aggiornamento firmware OTA

Aggiornamento diretto dell'RX. Il firmware TX viene caricato in modalità wireless tramite proxy RX. La compatibilità del modello viene verificata automaticamente. I caricamenti falliti vengono ripristinati.

Informazioni di sistema

Temperatura CPU, versione e data del firmware, indirizzi MAC, ultima causa di reset — visibili a colpo d'occhio sia per TX che per RX.


Modalità di funzionamento

Modalità normale

I dispositivi accoppiati si connettono automaticamente all'accensione. I dati dell'encoder sono trasmessi in tempo reale. L'RX riproduce una quadratura identica. I LED mostrano l'intensità del segnale.

Modalità servizio

L'RX apre un access point WiFi. Accesso all'interfaccia Web da tablet/telefono. Monitoraggio live, accoppiamento, impostazioni e aggiornamento firmware OTA.

Indicatore LED dell'intensità del segnale

Indicatore LED a 4 barre mostra l'RSSI in tempo reale. D4 (25%) @ −85 dBm, D3 (50%) @ −70 dBm, D2 (75%) @ −55 dBm, D1 (100%) @ −40 dBm.


Aggiornamento sicuro (Anti-Rollback)

Rollback automatico in caso di errore

Dopo un aggiornamento OTA, il nuovo firmware deve auto-validarsi entro 60 secondi. Se la validazione fallisce (crash, errore), il dispositivo torna automaticamente al firmware funzionante precedente. Aggiornamenti danneggiati non potranno mai essere installati sul campo.

Verifica di compatibilità del modello

Il modello target del firmware viene validato prima della scrittura. Il caricamento di un firmware per un modello sbagliato viene rifiutato — nessun controllo manuale necessario.


Conformità e certificazioni

Modulo RF 5 GHz certificato CE

Lo strato wireless di WENC2 è basato su un modulo RF dual-band 5 GHz certificato CE.

Certificazioni del modulo RF

🇪🇺 CE / RED
Unione Europea

Attualmente certificato CE (Conformità Europea). Ulteriori certificazioni (FCC, IC, MIC, SRRC, KCC, ANATEL) sono nella roadmap e saranno aggiunte una volta ottenute.


Riferimento per la risoluzione dei problemi

Guida diagnostica rapida

SintomoPossibile causaSoluzione
LED spentiNessuna alimentazione o nessun segnaleVerifica l'alimentazione (10–30 V). LED spenti = nessun collegamento.
Accoppiamento fallitoDispositivi non in modalità servizioMettere entrambi i dispositivi in modalità servizio (animazione tipo Knight Rider).
L'interfaccia Web non si apreWiFi sbagliato o dati mobili attiviConnettersi all'SSID WENC_XXXXXX, disabilitare i dati mobili.
Encoder ruota ma nessun conteggioGuasto al cavo o RX in modalità servizioUsa la diagnostica A/B nell'interfaccia Web. Riporta l'RX al funzionamento normale.
Direzione invertitaOrdine A/BInverti sul drive, oppure scambia A/−A (4 fili), oppure scambia ENC.A/ENC.B sul TX (2 fili).
Tutti gli indicatori rossiManca l'alimentazione encoderVerifica l'alimentazione; sul 2 fili verifica il ponte /A, /B → GND sul TX.
Gli indicatori non cambianoFilo di segnale interrottoVerifica la corrispondente linea A o B.
Posizione oscilla ±1Cablaggio erratoVerifica l'ordine di connessione A/B/~A/~B.
Riavvii frequentiProblema di bobina collettrice o di alimentazioneConfronta i contatori di riavvio. Incremento TX → bobina collettrice; incremento RX → alimentazione lato drive.
Non funziona dopo OTAFirmware danneggiatoIl rollback automatico ripristina la versione precedente entro 60 s.

Informazioni sull'ordine

Codici ordine

Codice ordineCanaliContenuto
WENC2-MONO (S)1 encoder1 × coppia TX + RX
WENC2-DUO (D)2 encoder1 × coppia TX + RX
WENC2-TRI (T)3 encoder1 × coppia TX + RX

Contenuto della confezione standard

  • 1 × modulo trasmettitore TX
  • 1 × modulo ricevitore RX
  • 2 × antenne esterne 5 GHz (1,1 dBi)
  • 4 × prese a vite estraibili 8 pin 3,81 mm
  • Imballaggio in cartone
